Bailey Steel Bridge Panela

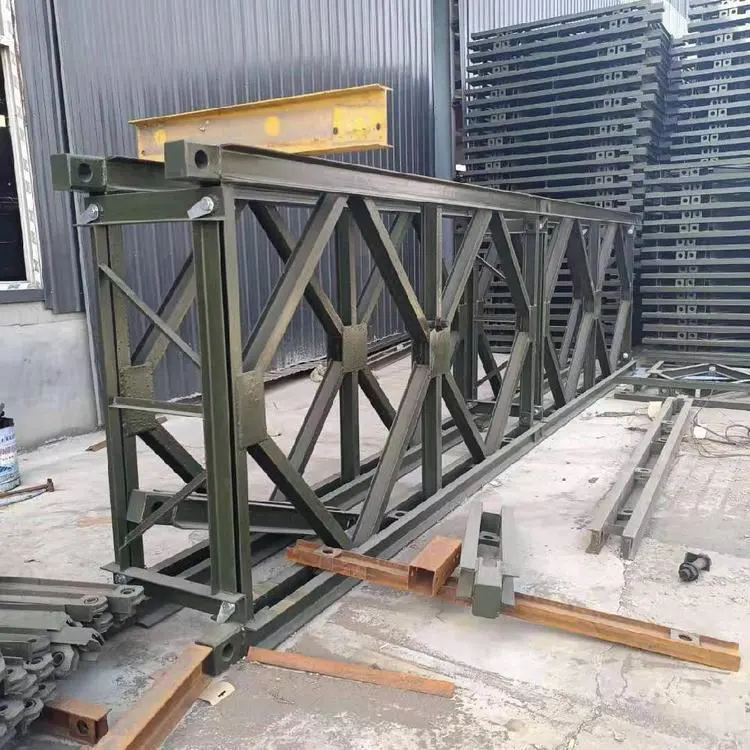

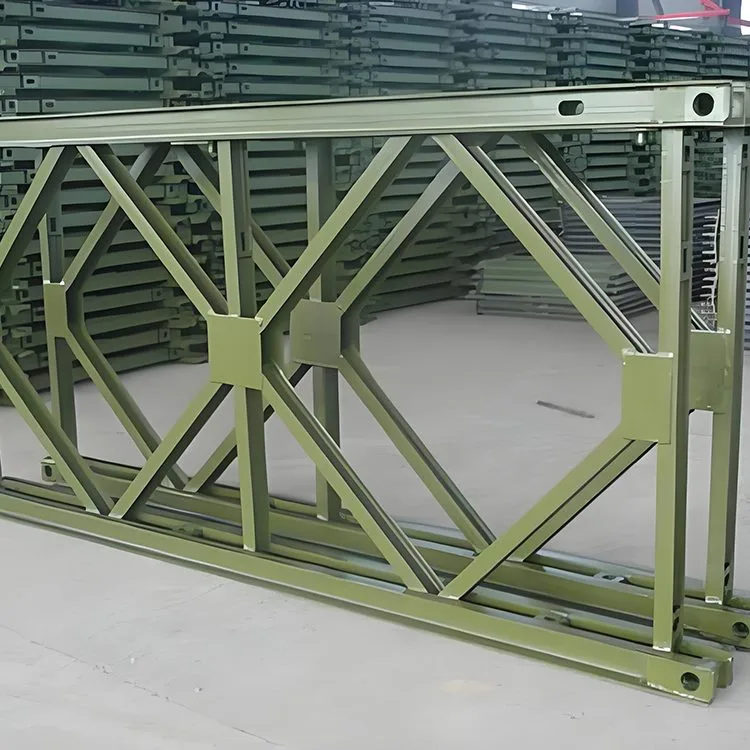

Bailey Steel Bridge Panela goiko eta beheko akordeekin, osagai bertikalekin eta osagai diagonalekin soldatzen da normalean. Goiko eta beheko akordeen goialdean, ar eta eme konexioak daude, normalean euskarriak konektatzeko pin zuloez hornituak. Akorde bakoitza 10 zenbakidun kanaleko bi altzairuz osatuta dago bizkarrez-atzean konektatuta. Beheko kordak normalean altzairuzko hainbat plaka izan ohi ditu, zulo biribilekin soldatuta. Torloen zuloak goiko eta beheko korden barruan daude eta indartzeko kordak eta geruza bikoitzeko truss-a lotzeko erabiltzen dira. Goiko kordearen barruan lau bolto-zulo daude, euskarri-markoa lotzeko erabiltzen direnak. Erdialdeko bi zuloak zeharkako sekzio beraren barruan truss-ilara bikoitzak edo gehiago lotzeko erabiltzen dira, eta bi muturretako bi zuloak zeharkako sekzioak lotzeko erabiltzen dira. Baileyko zubi-atalen errenkada ugari habe edo zutabe gisa erabiltzen direnean, euskarri-markoak erabiltzen dira goiko eta beheko atalen arteko junturak sendotzeko. Eraikuntza-prozesuan zehar, Bailey zubiaren atal bakoitzean torlojuen estankotasuna, osagaien korrosio-egoera eta pinen estankotasuna astero aztertu behar dira, eta beharren arabera doikuntzak egin behar dira.

Bailey Steel Bridge Panelak zabaldu eta konektatu ondoren, horizontalean edo bertikalean jar daitezke habe edo zutabe gisa. Muntaketa metodo ezberdinen arabera, bi mota daude: marko-zutabeak eta dorre-zutabeak. Hiru edo lau truss-lauza paraleloan jartzen direnean eta euskarrien bidez konektatzen direnean, osatutako zutabea marko-zutabe bat da. Lau truss-panel bata bestearen 90 gradutan jartzen direnean eta izkinako euskarri eta euskarrien bidez konektatzen direnean, ondoriozko zutabea dorre-zutabe bat da.

Aplikazio-eszenatokiak

Bailey Steel Bridge Panel autobideko zubietarako, gantry garabi-muntaietarako, gida-habeetarako, zubiak muntatzeko makinak, esekidura-plataformak, eta abarretarako erabil daiteke. Bailey truss gantry garabi konbinatua autobide-altzairuzko zubi-osagai aurrefabrikatuekin muntatzen da gantry-markorako. Bere tartea eta zutabearen altuera erregulagarriak dira lan gune ezberdinetara egokitzeko. Askotan aplikatzen da eraikuntza-proiektuetan, hala nola autobideetan, trenbideetan, udal-lanetan, eraikinetan eta uraren kontserbazioan, baita zubi-eraikuntzako biltegietan osagai aurrefabrikatuak igotzean eta mugitzean eta habe handiak garraiatzeko zubietako kai ondoan.
